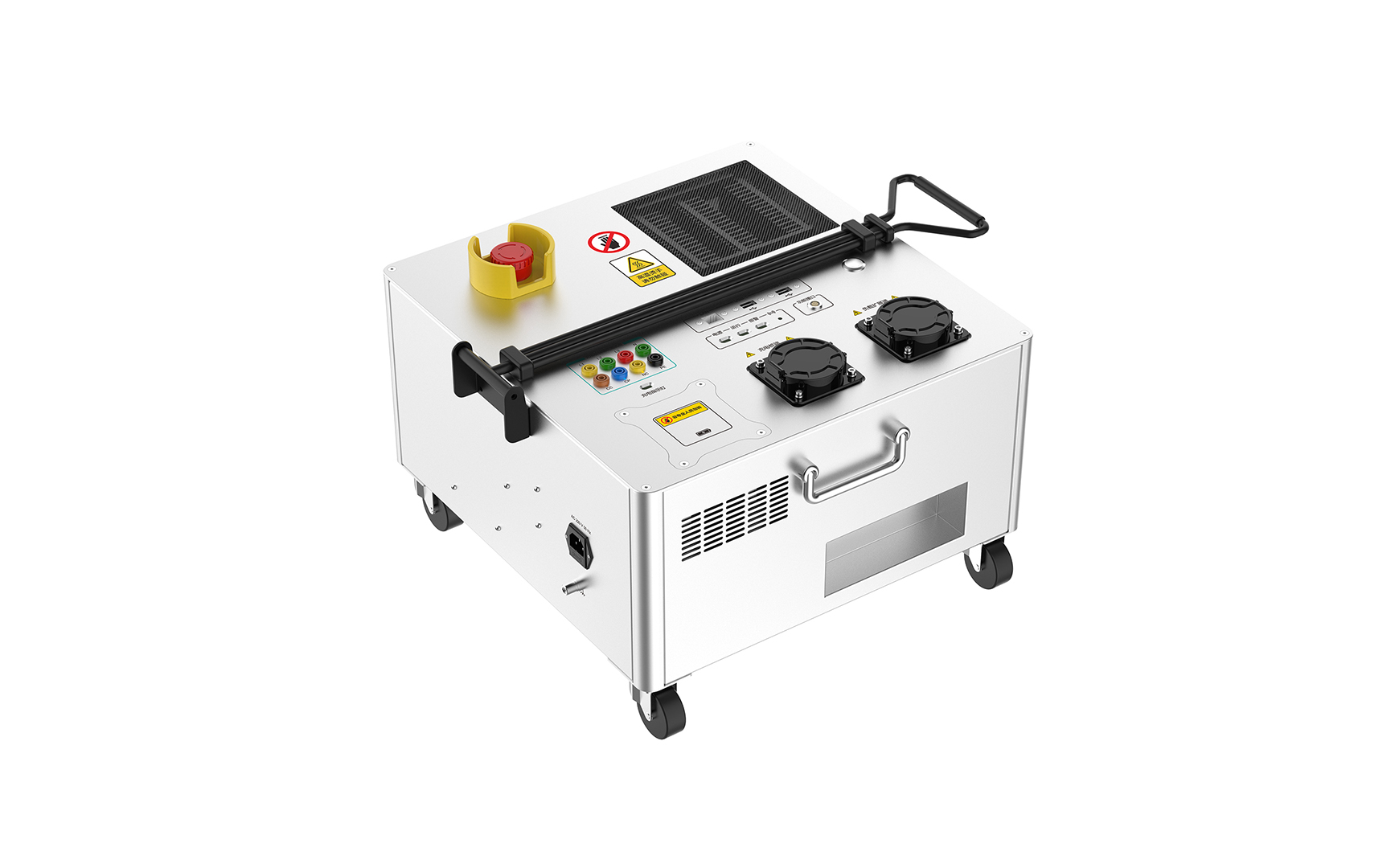

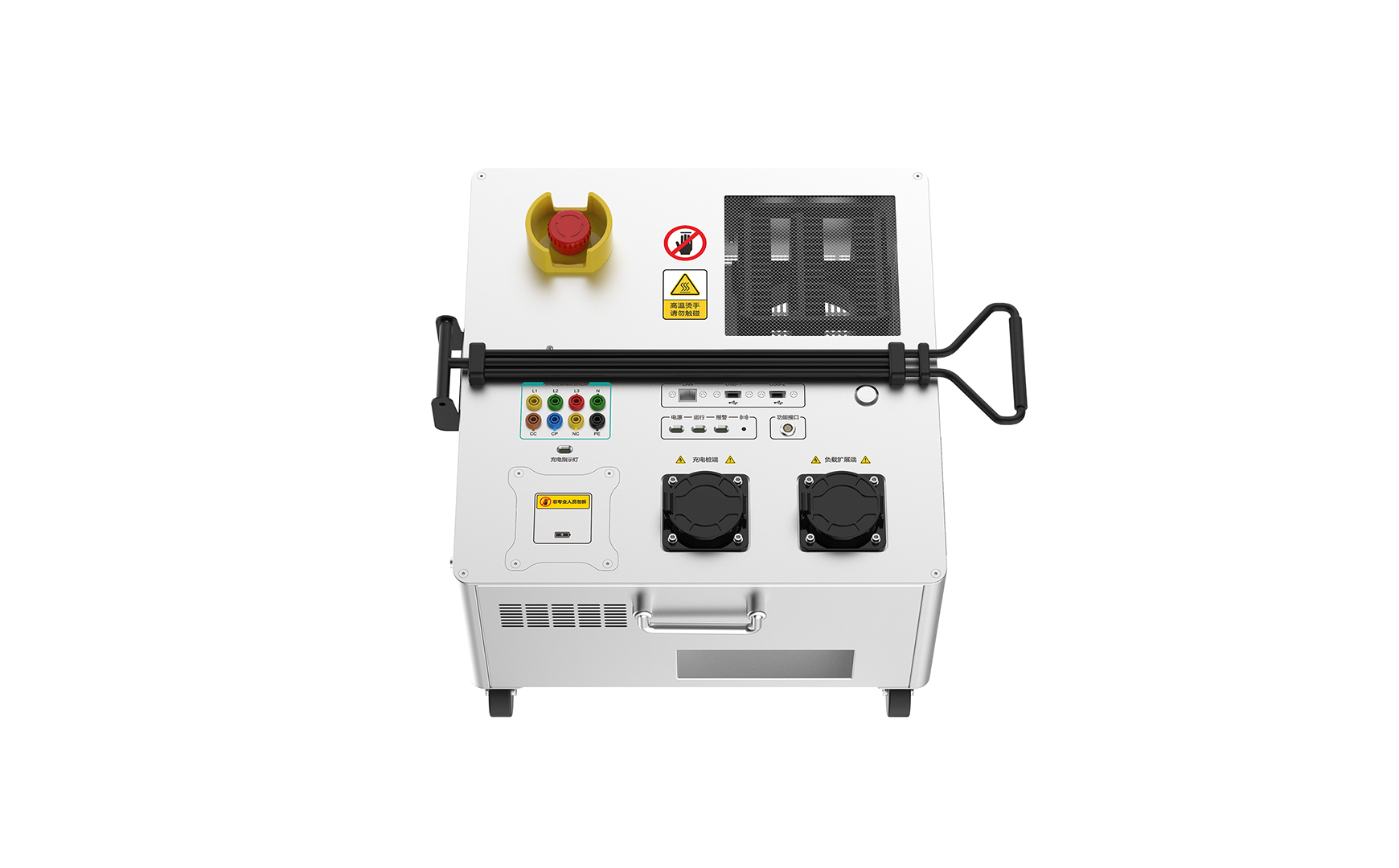

⬤ 集成化：内置测量模块、充电控制导引电路、9 kw单相交流负载（最大电流40a）、波形采集等模块，无需额外连接设备，即可完成16a和32a单相交流桩的所有互操作性测试项目，可有效提升检测效率；
⬤ 负载扩展：可级联45kw三相负载，便于开展三相63a交流充电桩互操作性测试。
⬤ 内置车辆控制导引电路：可完成交流充电桩互操作性测试 ，内置l1、l2、l3、n、pe、cp、cc各回路通断开关以及cp接地短路开关，可实现车辆交流充电接口电路故障模拟功能。内置车辆端r2电阻，r3电阻仿真等效电阻模拟功能，r2电阻调节范围500 ω～6800 ω，电阻值在线连续可调，调节细度1 ω，r3等效电阻标称值500ω～13000ω，电阻值在线连续可调，调节细度1 ω。各触点均带有通断开关，可实现触点通断状态仿真模拟。
⬤ 波形采集：内置4通道高速波形采集模块，保证长时间运行零数据丢失。
⬤ pwm信号测量：测量测量控制导引电路中cp线上 pwm 信号的频率、占空比实时显示。
⬤ 供电可靠：支持市电、内置锂电池和枪头取电三种模式，可保证现场长期可靠运行。如测试仪由市电或枪头供电，锂电池处于浮充状态；如现场无市电，可选择由充电枪头或内置锂电池供电；
⬤ 安全便携：配置专用仪器箱，抗震及电气防护性能好，方便运输及现场测试；
⬤ 自动测试：配有ethernet、wifi、usb接口及上位机软件，可对被检充电桩进行互操作性测试，实现自动检定、数据记录、报告导出。
